Serienausstattung

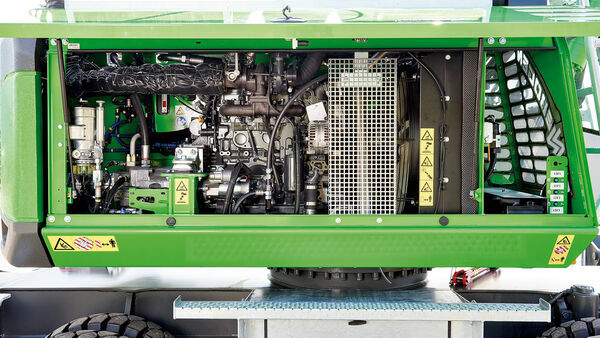

Motor

• Nennleistung: 100 kW bei 2200 min⁻¹
• Betriebspunkt: 97 kW bei 1800 min⁻¹
• Modell Cummins F 3.8 Stufe V
• Direkteinspritzung, Turboaufgeladen, Ladeluftkühlung, emissionsreduziert
• ECO-Mode, Leerlaufautomatik
• Kühlung wassergekühlt
• Luftfilter Trockenluftfilter mit Zyklonvorabscheider, Sicherheitselement, Verschmutzungsanzeige
• Kraftstofftank 230 l
• AdBlue®-Tank 30 l
• Elektr. Anlage 24 V
• Batterien 2 x Kaltstart-Hochleistungsbatterien

Oberwagen

• Verwindungssteifer Oberrahmen mit durchgehenden Lagerschilden von der Auslegeranlenkung bis zum Gegengewicht für optimierte Krafteinleitung, präzisionsbearbeitet
• Stahlbuchsen für Auslegerlagerung, ausgezeichnetes Design
• Sehr niedrige Schallemissionswerte
• Elektro zentraler Elektroverteiler, Batterietrennschalter

Hydrauliksystem

• Load Sensing / LUDV Hydrauliksystem für Arbeitsfunktionen und Fahrfunktion
• Pumpentyp Verstell-Kolbenpumpe in Schrägscheibenbauart
• Lastdruckunabhängige Volumensteuerung für gleichzeitige, unabhängige Steuerung der Arbeitsfunktionen
• Pumpenregelung, Nullhubregelung, Bedarfsstromsteuerung — die Pumpen fördern nur so viel Öl, wie auch tatsächlich verbraucht wird
• Druckabscheidung, Grenzlastregelung
• Betriebsdruck bis 310 bar
• Fördermenge 250 l/min
• Filtration Hochleistungsfiltration mit Langzeitwechselintervall
• Hydrauliktank 190 l
• Steuerung Proportionale, feinfühlige elektrische Ansteuerung der Arbeitsbewegungen, 2 Joysticks für die Arbeitsfunktionen, Zusatzfunktionen über Schalter und Fußpedale
• Sicherheit Alle Hydraulikkreise sind mit Sicherheitsventilen abgesichert
• Notablass der Ausrüstung und der Kabine auch bei Motorstillstand

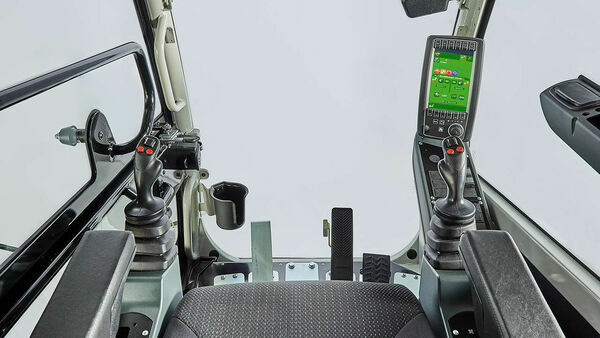

Kabine

• Multicab E240, hydraulisch stufenlos um 2,4 m hochfahrbar
• Komfortfahrerkabine, schwingungsgedämpft
• Kabinenfrontscheibe als 1-Scheibenausführung mit Sicherheitsverglasung
• Dachfenster, Scheibenwischer für Frontscheibe,
• Klimaanlage
• Radiovorbereitung
• Joysticklenkung
• SENNEBOGEN Kontroll- & Diagnose-System SENCON

Drehantrieb

• Getriebe Planetengetriebe mit Axialkolbenmotor, integrierte Bremsventile
• Feststellbremse hydraulisch lüftbare Sicherheitslamellenbremse, über Federn wirkend
• Drehkranz Großdimensionierter Drehkranz
• Drehgeschwindigkeit 0 – 8 min⁻¹, stufenlos
• Im Motor integrierte hydraulische Bremsventile sorgen für eine verschleißfreie Abbremsung

Arbeitsausrüstung

• Konstruktion:
  • Kastenbauweise mit großdimensionierten Lagerstellen für lange Lebensdauer in abgedichteter und schmutzgeschützter Ausführung
  • Lagerstellen sind sehr groß dimensioniert mit wartungsarmen, abgedichteten Spezial-Lagerbüchsen, präzisionsbearbeitet
• Zylinder:
  • Spezialhydraulikzylinder mit hydraulischer Endlagendämpfung
  • Hohe Hubkräfte durch optimierte Kinematik.
  • Die Material-Umschlagausrüstung ist spezifisch auf die erhöhten Anforderungen im Hochleistungseinsatz konzipiert
  • Auslegerdämpfung, Rohrbruchsicherungen (Hub- und Stielzylinder)

Unterwagen

• Konstruktion:
  • Starker Mobilunterwagen mit 4-Punkt-Pratzenabstützung
  • Lenkachse als hydraulisch feststellbare Pendelachse
  • Pendelachszylinder mit Rohrbruchsicherheitsventilen
• Antrieb:
  • Allrad-Antrieb über Verstellhydraulikmotor mit direkt angebautem, automatisch wirkendem Bremsventil und 2-Stufen Schaltgetriebe.
  • Starke Planetenachsen mit integriertem Lenkzylinder
  • Lamellenbremse als Betriebsbremse.
  • Parkbremse Lamellenbremse, über Federn wirkend
  • Bereifung 9.00-20, 8-fach, Vollgummi
  • Geschwindigkeit 0-5,5 km/h Stufe I, 0-18 km/h Stufe II

Einsatzgewicht

• Masse: 817 M mit 4-Punkt Abstützung, Kompakt-Ladeausrüstung K8 und Mehrschalengreifer 500 l ca. 17.200 kg
• Das Einsatzgewicht variiert je nach Ausführung und Ausstattung.

Sonderausstattung

Motor

• Elektrische Betankungspumpe
• Fremdstartpole
• Zusätzlicher Zyklon-Vorabscheider

Oberwagen

• Umlaufendes Oberwagengeländer für mehr Sicherheit
• Lichtpakete mit LED
• Feuerlöscher
• Sonderlackierung
• Hydrauliktankvorwärmung, elektrisch, mit Steckdose am Oberwagen
• Tieftemperaturpaket (Öle, Batterieheizung, Hydraulikvorwärmung, Kabinenvorwärmung)
• Magnetgenerator 9 kW
• Autom. Zentralschmierung für Ausrüstung und Drehkranzlaufnahm
• Zusatzballast 0,5 t
• Kamerapeket recht/hinten
• Telematiksystem SENtrack DS

Hydrauliksystem

• Bio-Ölbefüllung
• Lastmoment-Warnung mit Auslastungsanzeige ohne/mit Abschaltung
• 3um Hydraulikfeinstfiltersystem mit Sennebogen HydroClean

Kabine

• Frontscheibe aus Panzerglas
• Dachfenster aus Panzerglas
• Hammerglas für die Seitenscheiben
• Schutzbelüftungsanlage
• Scheibenwischer für untere Front-, Dach-, Heckscheibe
• Sonnenrollo für Dachfenster und Frontscheibe
• Dachschutzgitter, ggf. FOPS
• Frontschutzgitter
• Kabinen Aktivkohlenfilter Um-/Außenluft
• Standheizung
• klimatisierter Sitz
• Radio

Arbeitsausrüstung

• Hubbegrenzung /Stielbegrenzung einstellbar
• Zusatzkameras

Unterwagen

• Einzelbetätigung der Abstützungen
• Schiebeschild zusätzlich zur 4-Punkt-Abstützung (vorne oder hinten)
• 2-Punkt-Pratzenabstützung und Abstützschild (vorne oder hinten)
• 10.00-20, 8-fach Vollgummi-Bereifung
• Schutz für den Fahrantrieb
• Rangierkupplung
• Aufstieg mit Werkzeugkasten beidseitig am Unterwagen zwischen den Rädern
• Pylon-Erhöhung

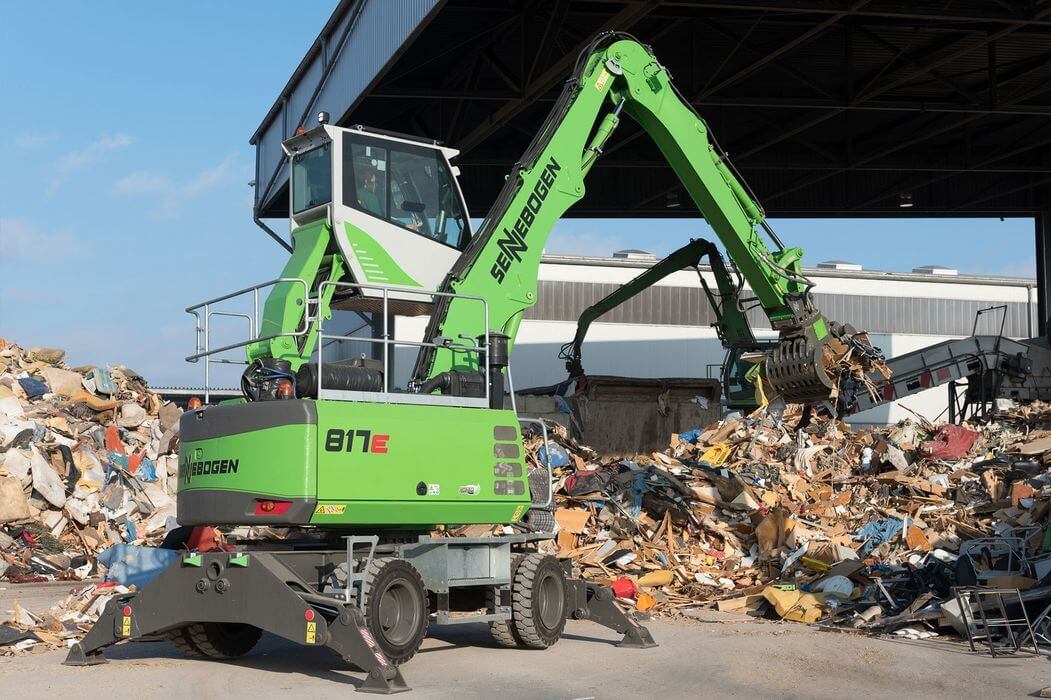

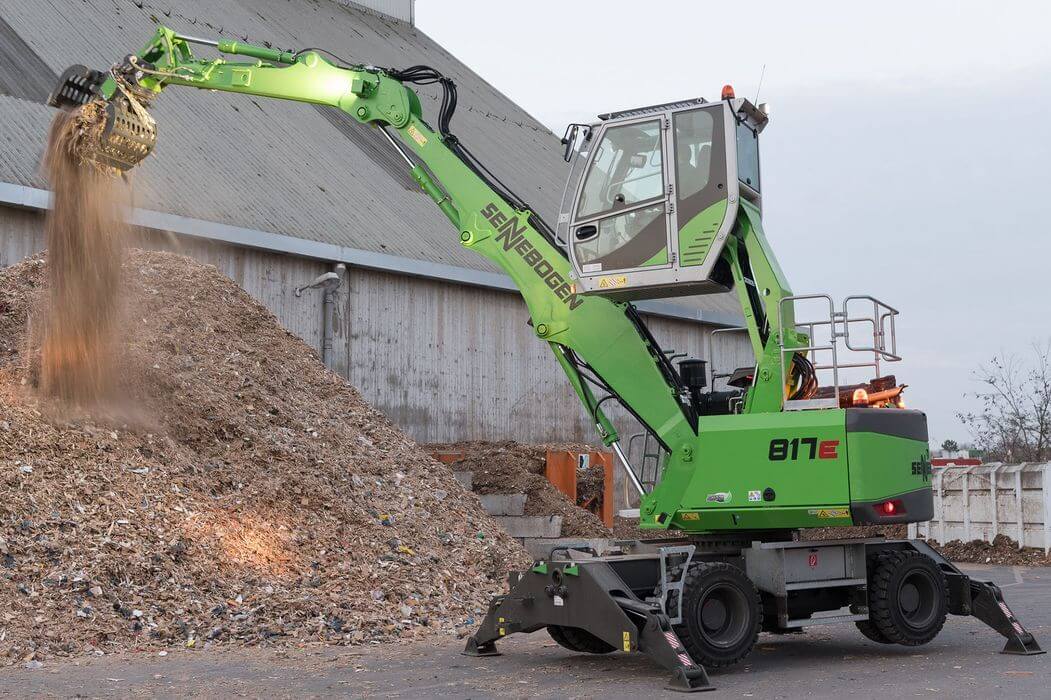

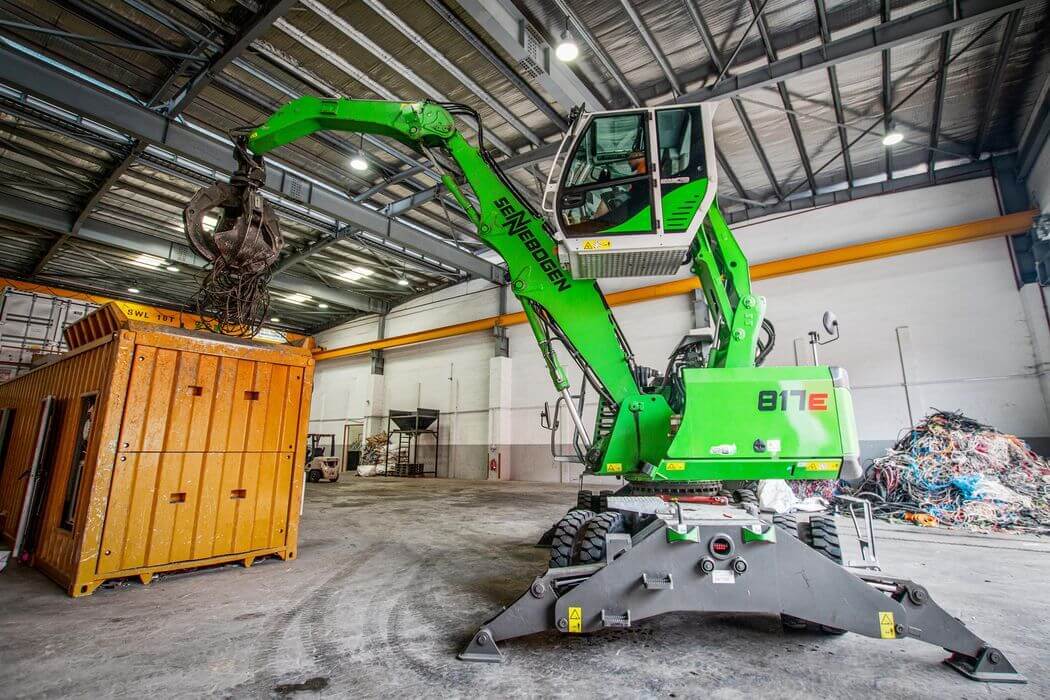

Elektroantrieb eGREEN

• Leistung: 75 kW / 400 V / 50 Hz
• Gesamtanschlussleistung 160 kVA
• maschinenseitige Absicherung 160 A (alternativ 200 A mit Magnetanlage) bei 400-V-Motoranlauf über Stern-Dreieck-Schaltung
• Vorteile:
  • Niedrigste Betriebskosten,
  • Geräuscharmes und quasi vibrationsfreies Arbeiten,
  • Lange Lebensdauer der Hydraulikkomponenten
