Serienausstattung

Dieselmotor

• Stufe V:
  • Cummins B6.7 – C260 FR95884
  • Motor-Nennleistung: 194 kW/2.200 min-1
  • Betriebspunkt Standard: 210 kW/1.800 min-1
  • Betriebspunkt ECO: 206 kW/1.600 min-1
• Leerlauf-Stopp-Automatik
• Kühlung wassergekühlt, Ladeluftkühlung, Kühlmittelkühlung
• Hubraum 6,7 l
• Zylinderzahl 6
• Batterien 2 x 155 Ah, Batterientrennschalter
• Elektrische Anlage 24 V

Tankinhalte

• Kraftstoff 650 l
• AdBlue® 75 l
• Hydrauliktank 420 l
• Kühlmittel ca. 50 l
• Motoröl ca. 23 l
• Zentralschmieranlage:
  • Automatische Zentralschmierung für Ausrüstung und Drehkranzlaufbahn
  • Anzeige von Stör- und Leermeldung über SENCON
  • Klappbar und leicht zu befüllen

Oberwagen

• Bauart:
  • Verwindungssteife Kastenbauweise, präzisionsbearbeitet
  • Karosserieteile und Seitenklappen aus robusten, recyclebaren Blechen
  • Szahlbuchsen für Auslegerlagerung

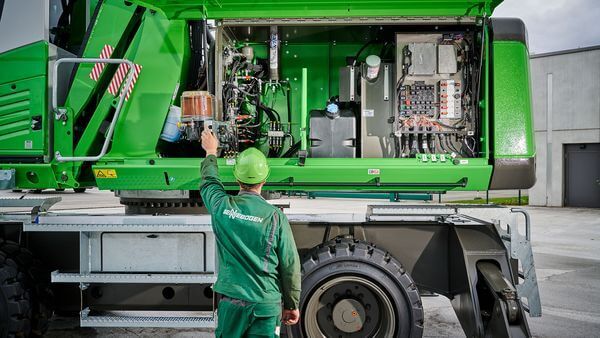

  • Servicefreundliche Konzeption
  • In Längsrichtung eingebauter Motor
• Kühlsystem:
  • Kühlanlage mit 3 Kühlkreisen und bedarfsgerechter Lüfterregelung bestehend aus Kühlmittelkühlung und Hydraulikölkühlung
  • Hydraulisch angetrieben
  • Thermostatisch geregelt inkl. Lüfterumkehr
  • Ladeluftkühlung direkt vom Motor angetrieben

Hydrauliksystem

• Load Sensing / LUDV Hydrauliksystem
• Hydraulisch vorgesteuerte Arbeitsfunktionen
• Fördermenge 740 l/min
• Betriebsdruck bis 350 bar
• Optimierte Grenzlastregelung, um auch unter Volllast jederzeit den bestmöglichen Betriebspunkt des Dieselmotors auszunutzen
• Steuerung:
  • Proportionale, feinfühlige, hydraulische Ansteuerung der Bewegungen
  • 2 hydraulische Servo-Joysticks für die Arbeitsfunktionen
  • Zusatzfunktionen über Schalter und Fußpedale
• Sicherheit:
  • Hydraulikkreise mit Sicherheitsventilen gesichert
  • Rohrbruchsicherung
  • Notablass der Ausrüstung bei Motorstillstand

Drehantrieb

• Kompaktplanetengetriebe mit Schrägachsen-Hydraulikmotor, integrierte Bremsventile
• Drehwerksbremse: Lamellenbremse, über Federn wirkend
• Drehkranz außenverzahnt, mit Ritzelzahnschmierung
• Drehgeschwindigkeit 0-8 min-1, stufenlos
• Drehmoment 140 kNm

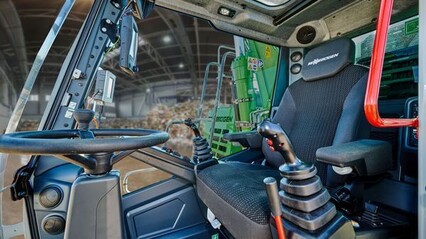

Kabine

• Maxcab, 2,8 m hochfahrbar
• Schiebetüre inkl. Schiebescheibe, schwingungsgedämpft
• Getöntes Sicherheitsglas
• Panzerglas-Frontscheibe
• Sicherheitsglas-Seitenfenster und -Dachfenster
• Scheibenwischer für Frontscheibe
• Sonnenrollo-Front- und Dachscheibe
• Ingetriertes Mikrofon für Freisprecheinrichtung
• Radiovorbereitung
• Luftgefederter Komfortsitz
• Heiz-Klimasystem mit Frischluft- und Umluftfilter
• Joysticklenkung (Mobilversion)
• SENCON

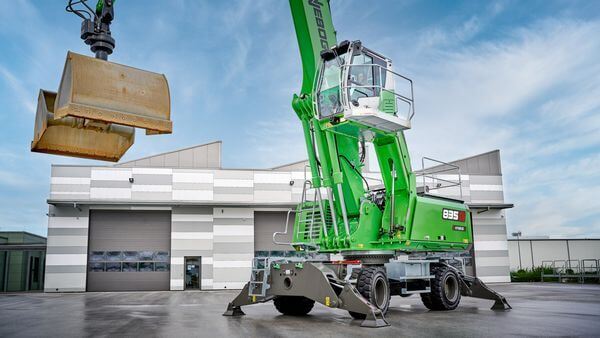

Unterwagen Mobil

• Mobilunterwagen MP41 mit integrierter 4-Punkt-Pratzenabstützung
• Lenkachse mit Pendalachsautomatik, Pendalachszylinder mit Rohrbruchsicherheitsventil
• Allradantrieb über einen verstellbaren Hydraulikmotor mit direkt angebautem, automatisch wirkendem Bremsventil und 2-Stufen-Lastschaltgetriebe
• Planetenachsen mit integrierten Lenkzylindern
• Betriebsbremse mit 2-Kreis-System
• Lamellenbremse als Feststellbremse
• Reifentyp 8 x 12.00-20
• Bremsen hydraulisch
• Fahrgeschwindigkeit:
  • Stufe 1: 0-5,4 km/h
  • Stufe 2: 0-20 km/h

Unterwagen Mobil Spezial

• Mobilunterwagen MP42 mit integrierter 4-Punkt-Pratzenabstützung
• Lenkachse als hydraulisch feststellbare Pendalachse
• Pendalachsenzylinder mit Rohrbruchsicherheitsventilen
• Allradantrieb über einen verstellbaren Hydraulikmotor mit direkt angebautem, automatisch wirkendem Bremsventil
• Planetenachsen mit integrierten Lenkzylindern
• Betriebsbremse mit 2-Kreis-System
• Lamellenbremse als Feststellbremse
• Fahrgeschwindigkeit: 0-14 km/h

Unterwagen Raupe

• Raupenunterwagen T41/380 in stabiler, verwindungssteifer Kastenkonstruktion
• Mechanisch teleskopierbar
• Mit hydraulischem Fahrantrieb je Fahrwerksseite durch einen Axialkolbenmotor über Kompakt-Planetengetriebe im Fahrwerksrahmen integriert
• Federbelastete, hydraulisch lüftbare Lamellenbremse als Parkbremse
• Fahrgeschwindigkeit:
  • Stufe 1: 0-2,6 km/h
  • Stufe 2: 0-3 km/h

Unterwagen Raupe Spezial

• Breitspur-Raupenunterwagen R44/38
• Mit hydraulischem Fahrantrieb
• Im Fahrwerksrahmen integriert für jede Laufwerkseite mit Axialkolbenmotor und Kompakt-Planetengetriebe
• Hydraulisch belüftbare Federkraft-Scheibenbremsen als Feststellbremse

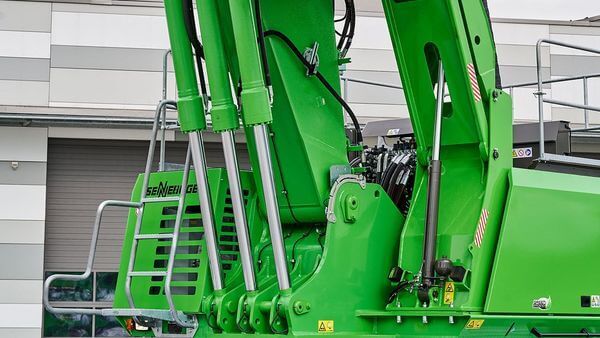

Arbeitsausrüstung

• Hydraulikzylinder (inkl. Hybridzylinder) mit hochwertigen Dichtungs- und Führungselementen
• Endlagendämpfung
• Lagerstellen abgedichtet

Einsatzgewicht

• Masse 47,3 t mit MP41 und K18 inkl. Anbaugerät
• Hinweis: Das Einsatzgewicht variiert je nach Ausstattung und Ausrüstung.

Sonderausstattung

Dieselmotor

• Motorblockvorwärmung
• Diesel- und AdBlue®Pumpe
• Fremdstartpole

Oberwagen

• LED-Lichtpaket
• Drehwerksbremse über Fußpedal
• Feuerlöscher
• Seeklima-Lackierung
• Tieftemperaturpaket
• Elektr. Hydrauliktankvorwärmung
• Magnetgenerator 15/20 kW

Elektromotor

• Typ: 160 kW, Standard mit 400 V / 50 Hz
• Trafo
• Kabeltrommel

Hydrauliksystem

• Tool Control für Programmierung von bis zu 10 Werkzeugen in Druck / Menge
• Lastmomentanzeige mit Auslastungswarnung
• Überlast-Sicherung durch Bargraphdruckanzeige oder Lastmomentbegrenzung
• Kreuzpoti am Joystick für Zusatzfunktionen
• Bio-Ölbefüllung

Kabine

• Maxcab Industry, durchgängige Panzerglasscheibe
• Kabinenverstellung 2,9 m hoch- und 2,0 m vorfahrbar
• Kabinenverstellung um 3,5 m hochfahrbar
• Dachschutzgitter, ggf. FOPS
• Frontschutzgitter
• Kabinen-Aktivkohlefilter Außenluft
• Standheizung
• Klimatisierter Sitz
• Radio (DAB), mit MP3- und Bluetooth®-Funktion, Freisprecheinrichtung
• Kühlbox

Unterwagen Mobil

• Reifen: 8 x 12.00-24

Unterwagen Mobil Spezial

• Bis zu 2,5 m-Pylon
• Reifen: 8 x 14.00-24

Unterwagen Raupe

• Hydraulisch teleskopierbarer Raupenunterwagen
• Bis zu 1,5 m-Pylon

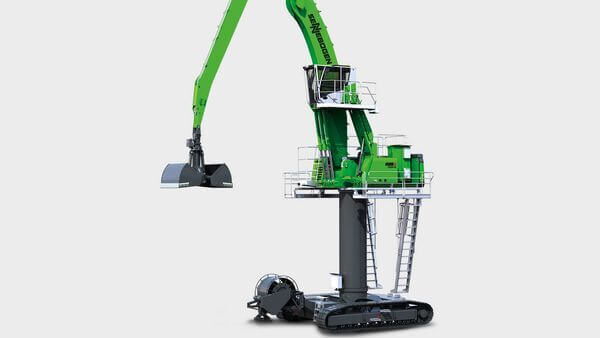

Unterwagen Raupe Spezial

• Bis zu 4,5 m-Pylon

Arbeitsausrüstung

• Safety Boom Lift für die Ausrüstung
• Seeklimanahe Beschichtung aller Zylinder, vernickelt und verchromt
• Hubbegrenzung/Stielbegrenzung einstellbar
• LED-Beleuchtung
• Kamera am Stiel
• Ausrüstungstyp „ULM“ mit Umlenkmechanismus
• Ausrüstungstyp „Banana“ für mehr Reichtiefe
