Case
CX 145 DSR Kurzheck
Raupenbagger
| Einsatzgewicht | 14700 kg |
| Motorleistung | 78,5 / 105,0 (kW / PS) |
| Max. Grabtiefe | 6010 mm |
| Breite | 2590 mm |

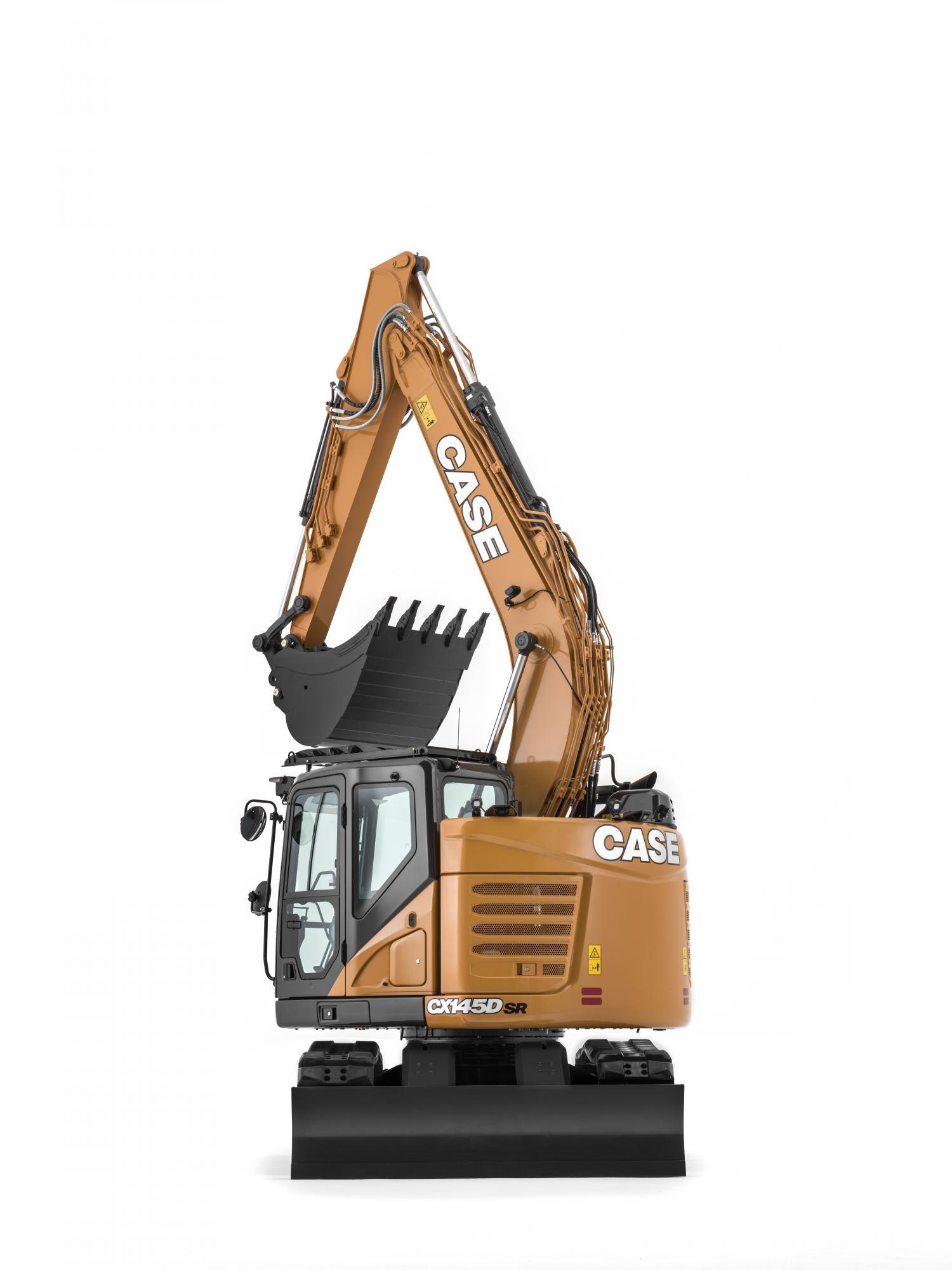

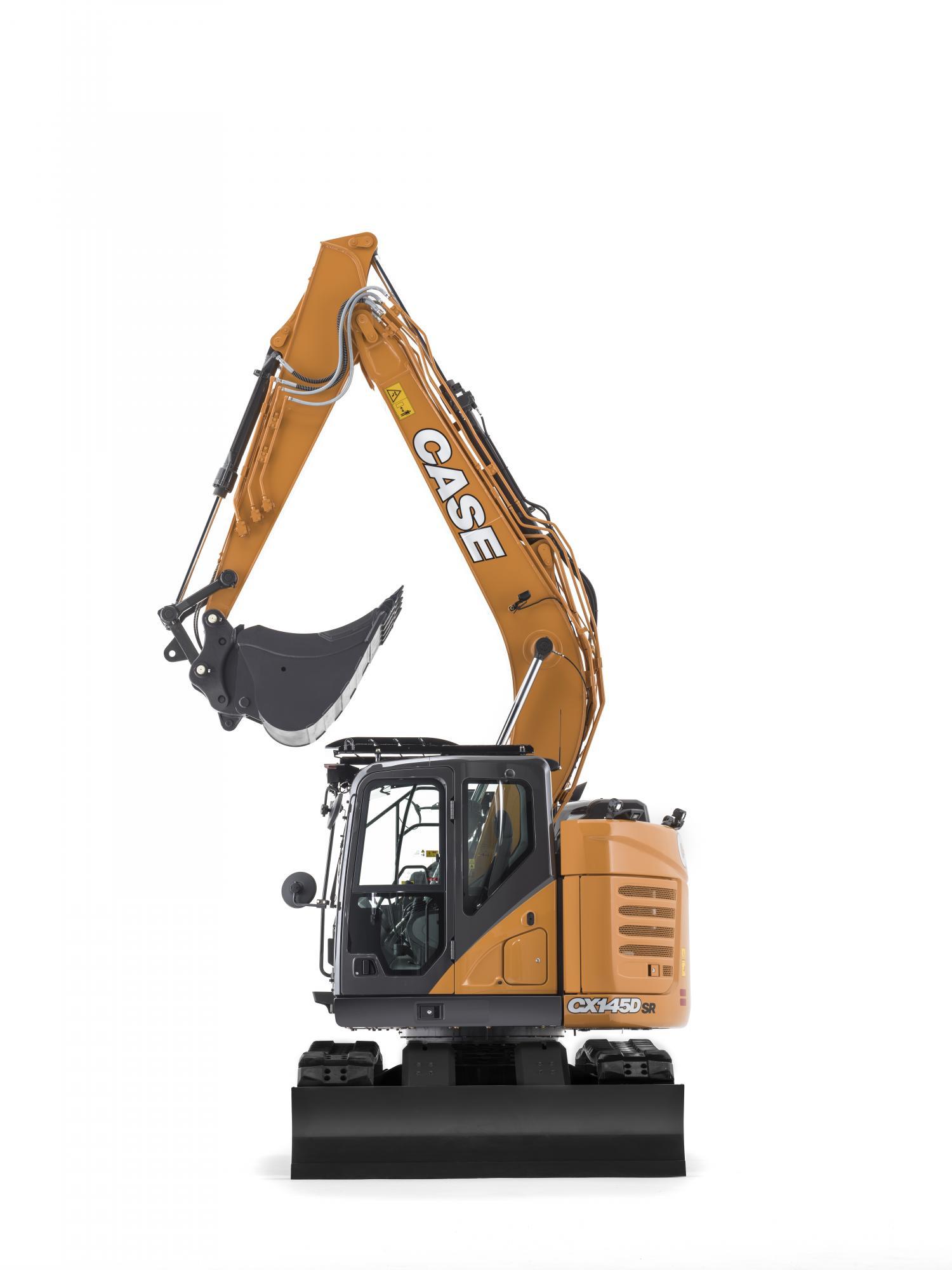

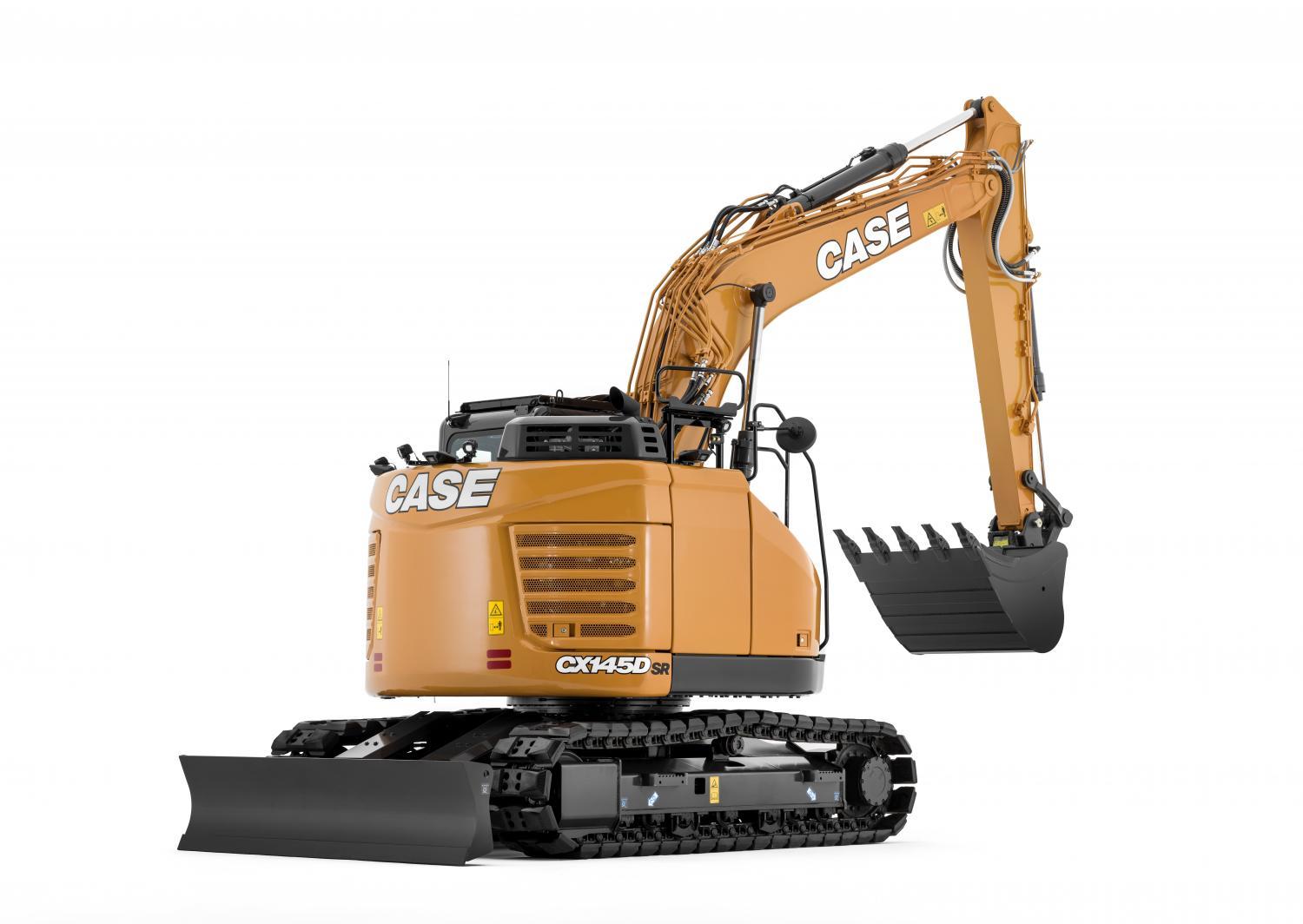

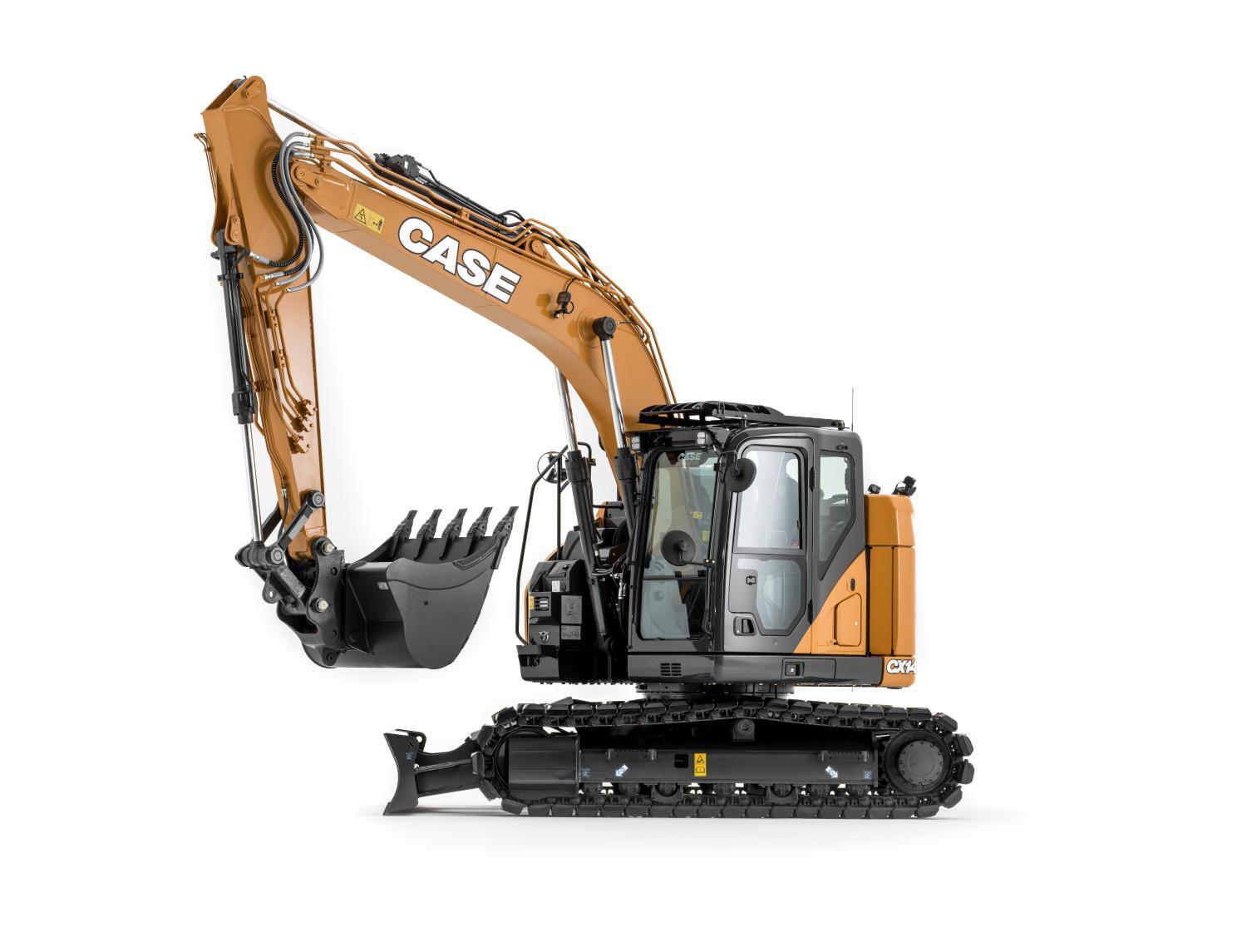

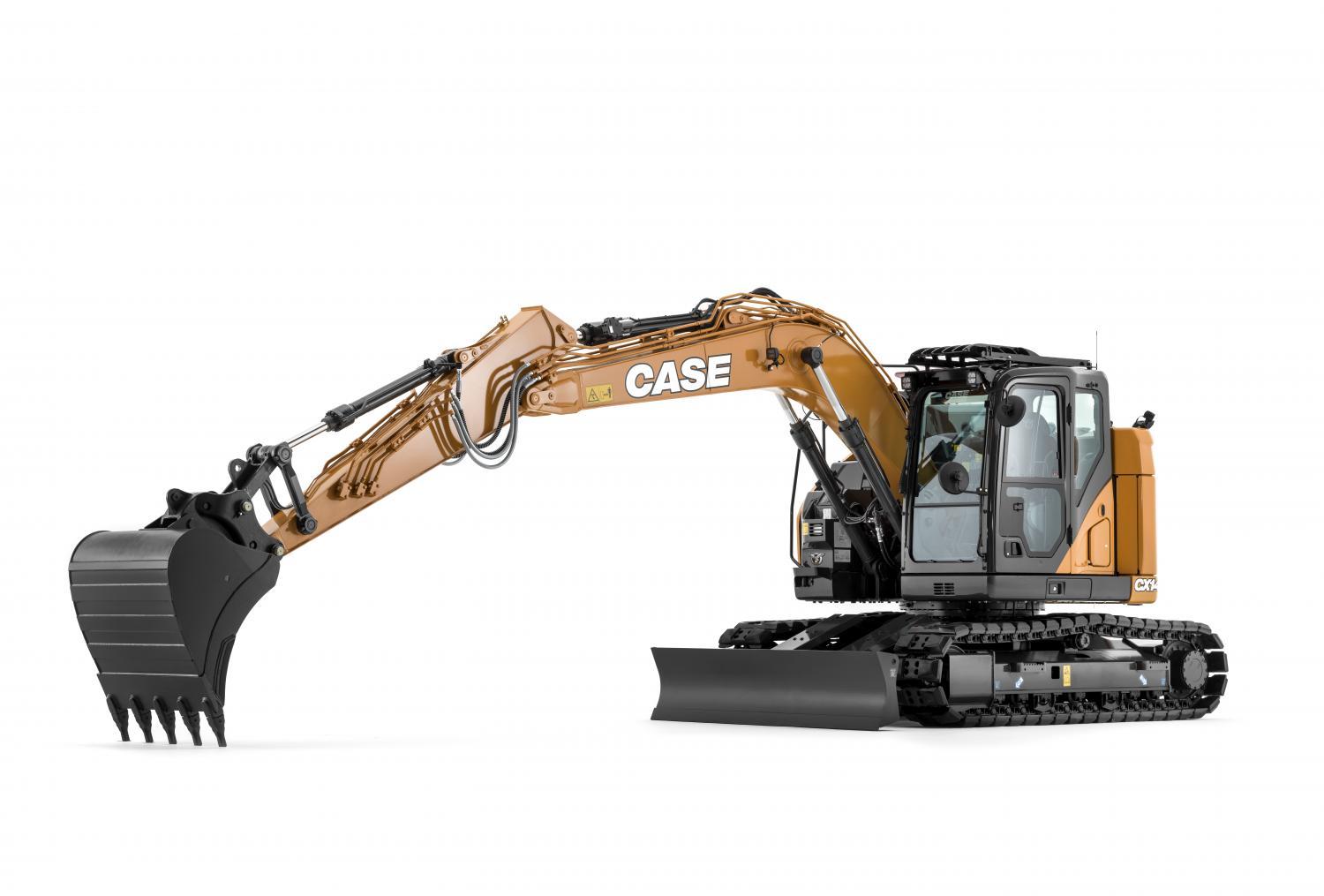

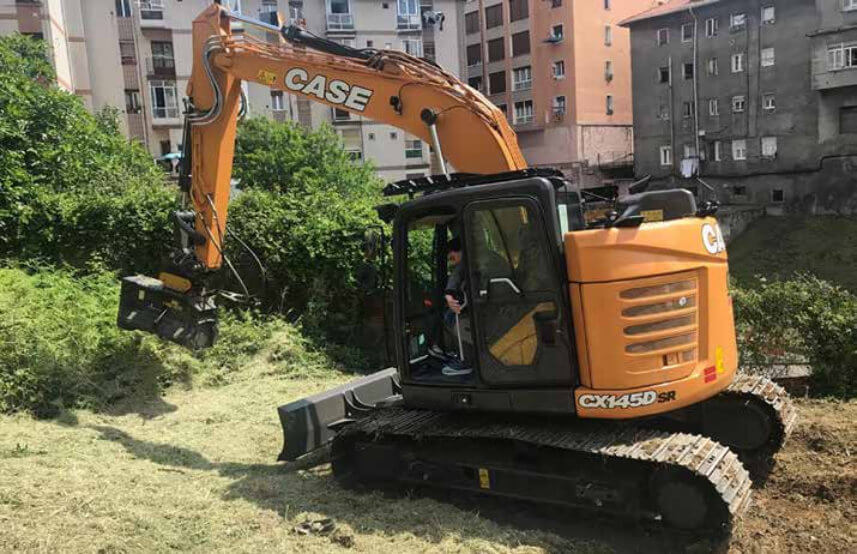

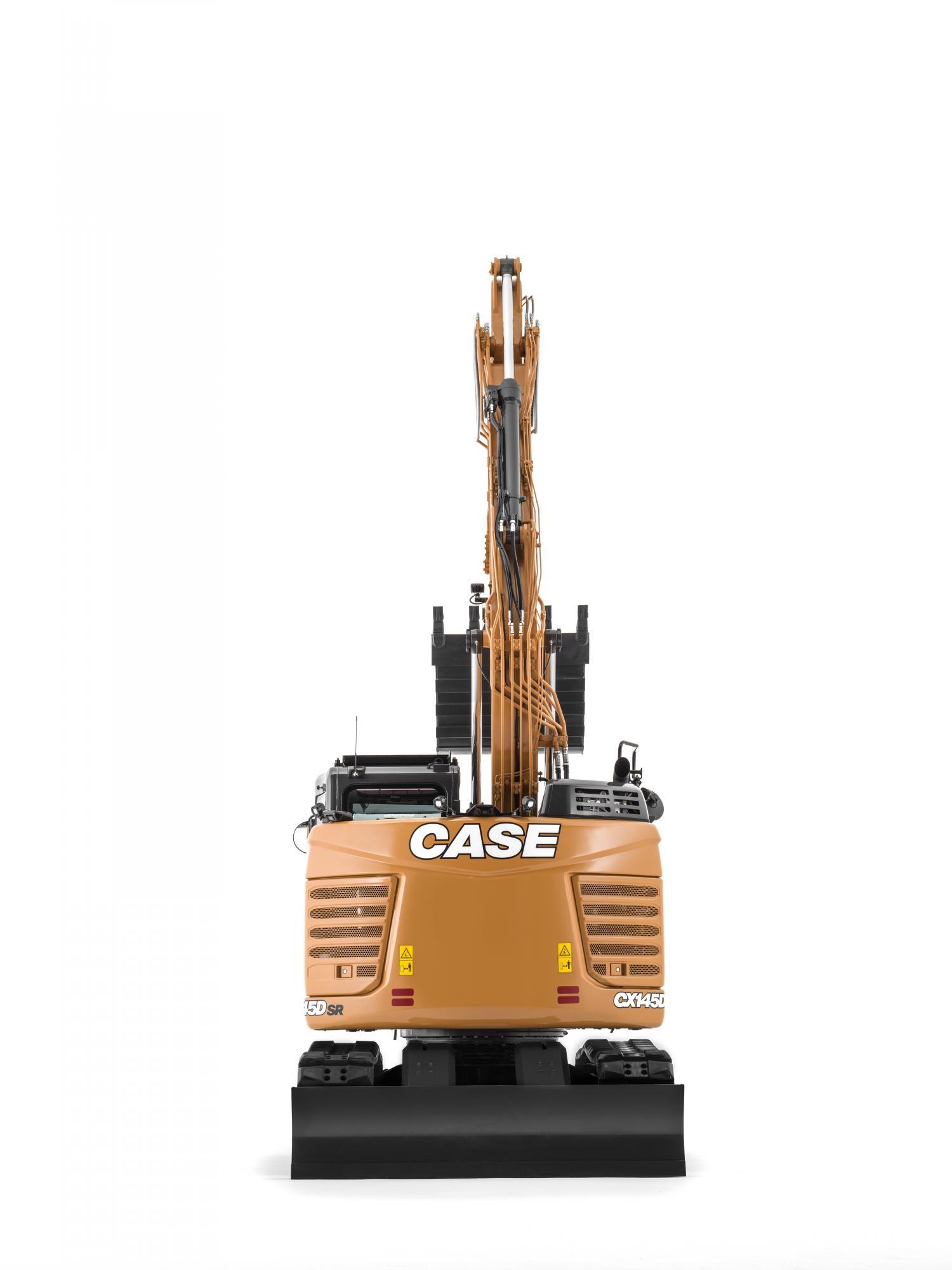

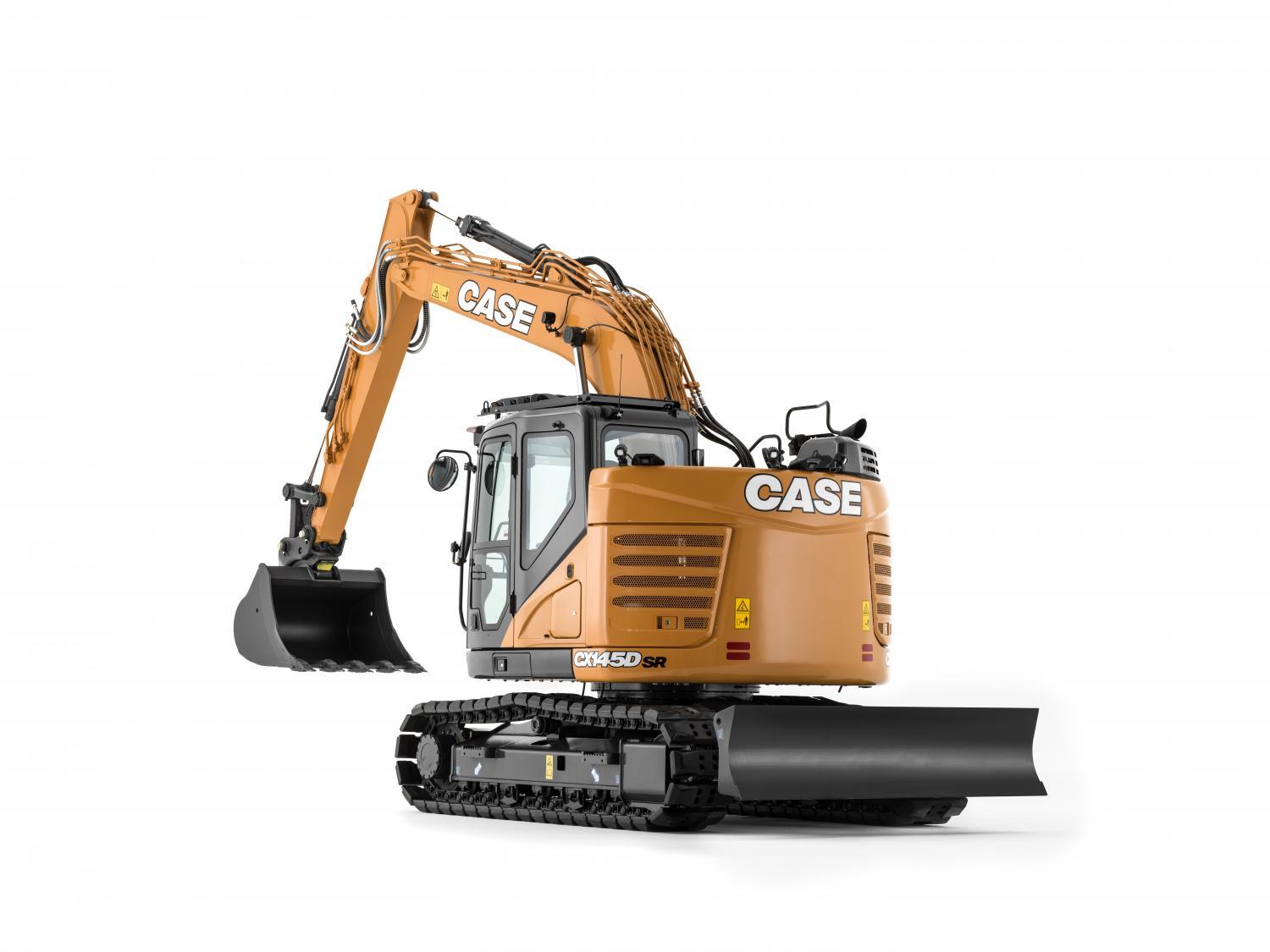

Der Case CX145 DSR Kurzheck Raupenbagger
Kompakt und leistungstark, mit Mono- oder Verstellausleger
Beschreibung

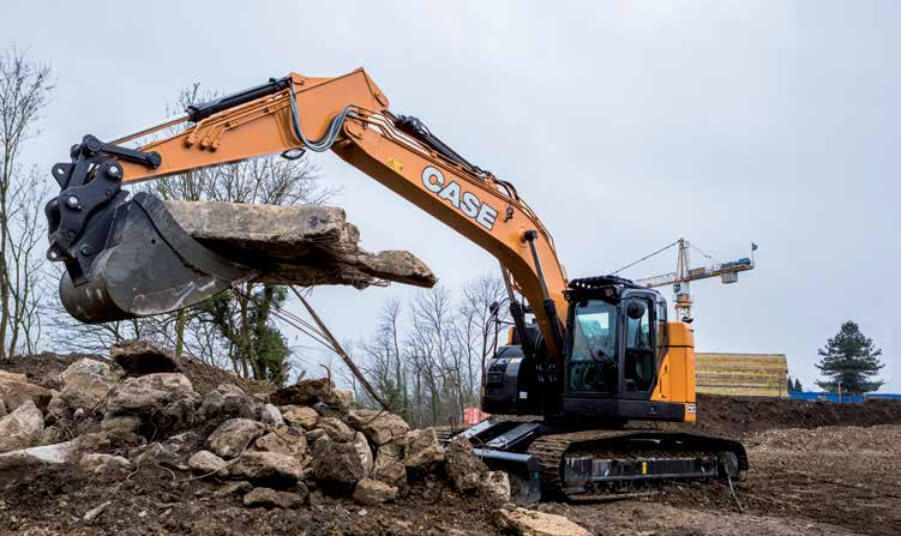

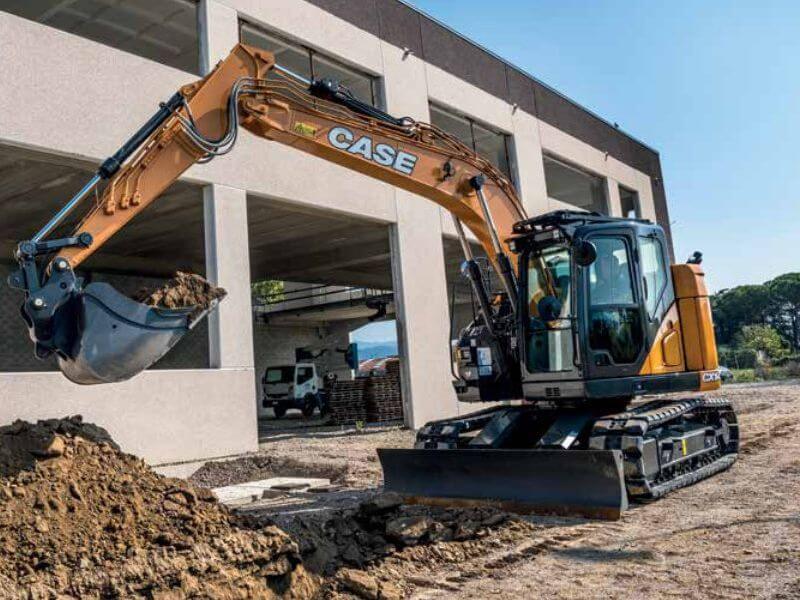

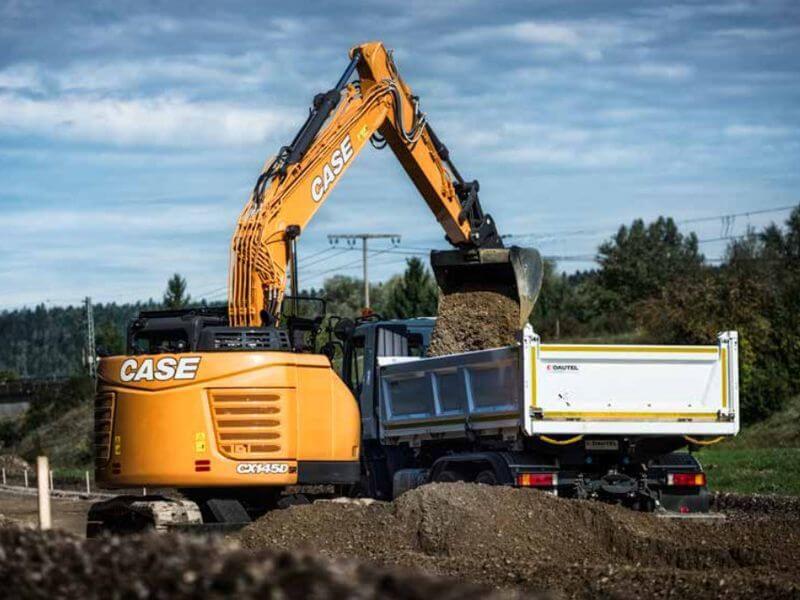

Das Kurzheckmodell mit geringem Schwenkradius ist perfekt für Einsätze, bei denen der Platz begrenzt ist, z. B. im Straßen- oder Kanalbau und im Innenstadtbereich. Unsere SR-Modelle bieten alle Vorteile der konventionellen D-Serie Bagger und stellen sicher, dass Sie auch bei beschränktem Platzangebot ohne Leistungseinbußen arbeiten können. Das hohe Betriebsgewicht mit Standardfahrwerk und optionalem Planierschild sorgen für mehr Stabilität und hervorragende Leistung sowie beste Manövrierfähigkeit auf engstem Raum. Die Maschinen bieten eine für ihre Kategorie außergewöhnliche Hubkraft und enorme Produktivität, was bei allen Anwendungen sinkende Betriebskosten garantiert.
Produkteigenschaften
Ideale Arbeitsbedingungen, jeden Tag
Die Case-Kurzheckmodelle mit geringem Schwenkradius sind perfekt für Einsätze, bei denen der Platz begrenzt ist, z. B. im Straßen- oder Kanalbau und im Innenstadtbereich. Die SR-Modelle bieten alle Vorteile der konventionellen D-Serie Bagger und stellen sicher, dass Sie auch bei beschränktem Platzangebot ohne Leistungseinbußen arbeiten können. Das hohe Betriebsgewicht mit Standardfahrwerk und optionalem Planierschild sorgen für mehr Stabilität und die außergewöhnliche Hubkraft und enorme Produktivität garantiert bei allen Anwendungen sinkende Betriebskosten.
Hochleistungshydraulik
- Die elektronisch gesteuerten Pumpen und das größer ausgelegte Hauptsteuerventil ermöglichen schnellere Arbeitsspiele.
- Der Ölstrom wird bedarfsgerecht auf den Einsatz abgestimmt. Das Hydrauliksystem erkennt verschiedene Arbeitsbewegungen und passt sich automatisch an. Es liefert beispielsweise mehr Öl, wenn der Ausleger gehoben wird.
- Insgesamt wird das Ansprechverhalten der Maschine auf Lastwechsel erheblich verbessert.
Exakte Steuerung mit dem Case Hydrauliksystem CIHS
Das bewährte Case Hydrauliksystem CHIS (Case Intelligent Hydraulic System) ermöglicht eine außergewöhnlich präzise Kontrolle der Maschine. Prozessorgestützt optimiert das System die Motor- und Hydraulikleistung in allen Arbeitszyklen und sorgt damit außerdem für eine besondere Kraftstoffeffizienz mit hohen Einsparpotentialen.
Case Motoren gemäß Abgasnorm Stufe V
Die neuen Stufe-V-Motoren erfüllen die aktuellen EU Abgasvorschriften, in denen neue Grenzwerte für die Partikelanzahl (PN) und weiter reduzierte Grenzwerte für Partikelemissionen (PM) vorgeschrieben werden. Die Motoren der neuesten Generation mit elektronisch geregeltem VTG-Turbolader und Hochdruck-Commonrail-Mehrfacheinspritzung bieten herausragende Leistung bei niedrigem Kraftstoffverbrauch und den größten AdBlue® Tank im gesamten Wettbewerb. Das erlaubt Ihnen längere Einsätze ohne Nachfüll-Stopps. (Eine AdBlue® Füllung alle 5 Dieselfüllungen beim CX245D SR / alle 7 beim CX145D SR)

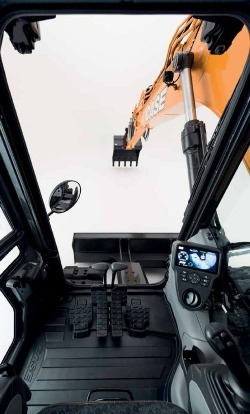

Die Premium-Kabine mit viel Platz für den Fahrer
- Ergonomisch gestalteter "High Back" Fahrersitz mit verlängerter Rückenlehne, Luftfederung und exzellentem Sitzkomfort
- Neigungsverstellung und Sitzheizung (Option)
- Top-Ausstattung mit 178 mm LED-Farbmonitor, Bluetooth-Anschluss, Radio, geräumigem Staufach, 12-V-Anschluss, Klemmbrett-Halter, Handy-Halterung, Wärme-/Kühlbox, Sicherungsfach, Ablagen und ergonomisch geformter Armstütz
Schallgedämpfte Überdruckkabine
- Das Dämpfungssystem reduziert zuverlässig Lärm und Vibrationen und garantiert optimalen Bedienkomfort für den Fahrer
- Premium-Kabine mit viel Platz für den Fahrer
- Individuell einstellbarer Arbeitsplatz
Bodenständige Wartung mit Case
- Alle Filter und Nachfüllstutzen sind einfach zugänglich und zentral gruppiert.
- Besonders lange Ölwechsel-Intervalle
- Die Kühler sind nebeneinander angeordnet und bieten einen einfachen Zugang für die Reinigung. Gleichzeitig wird die Kühlleistung verbessert.
- Eine Betankungspumpe mit 100 l/min Förderleistung und automatischer Abschaltung gehört zum Standard und verkürzt die Standzeiten bei Tankstopps.
- Aus Bodenhöhe erreichbare Messanschlüsse für Probenentnahme von Hydraulik- und Motoröl als Option.
Dienstleistungen
| Einsatzgewicht | 14700 kg |
| Motor | ISUZU AR-4JJ1X |
| Zylinder | 4 |
| Motorleistung | 78,5 / 105,0 (kW / PS) |
| Emmissionsklasse | EUR V |
| Nachbehandlungssystem | SCR |
| Kraftstoff | Diesel |
| Volumen | 0,8 m³ |
| Breite | 2590 mm |
| Max. Grabtiefe | 6010 mm |
| Max. Reichweite | 8740 mm |
| Abmessungen (L/B/H) | 7860 / 2590 / 2910 mm |
| Einsatzgebiet | Urban, Infrastruktur |
Serienausstattung
Motor
- Isuzu 4-Zylinder Diesel-Turbolader
- EU Stufe V zertifiziert
- Selektive katalytische Reduktion (SCR)
- DPD- Diesel Partikel Diffuser
- Gekühlte Abgasrückführung
- VGT-Turbolader
- Elektronische Kraftstoffeinspritzung
- Common Rail-Hochdruckeinspritzsystem
- Sicherheitsstart im Leerlauf
- Automatische Motor-Warmlauffunktion, Not-Aus
- Vorglühkerze
- Motorschutzfunktion
- Zweistufige Kraftstofffiltration
- Luftfilter mit zwei Einsätzen
- Remote-Ölfilter
- Tropfsicherer Ölablass
- Motorölwechsel alle 500 Stunden
- 24-Volt-System
- Batteriehauptschalter
- Kühlpaket für hohe Umgebungstemperaturen
- Kraftstoff- und Adblue-Anzeigen
- Kraftstoffkühler
- Kraftstofffilter-Kontrollanzeige
- Warnanzeige für Wasserstand im Kraftstoff-Vorfilter auf dem Monitor
- Kraftstoff-Absperrventil
- Kühler, Ölkühler, Intercooler - Schutz
- Betankungspumpe
Kraftstoffeinsparungssysteme
- Motorleerlauf/Kraftstoffeinsparungssystem:
- Automatische Leerlaufsteuerung
- One-touch Leerlauf
- Automatische Motorabschaltung
- Drehmomentsteuerung:
- Automatische Drehzahlabsenkung beim Absenken der Ausrüstung und bei Schwenkbewegungen (Boom Economy Control)
- Feinsteuerung der Hydraulikleistung zu Beginn von
- Schwenkbewegungen (Swing Relief Control)
- Automatische Anpassung des Hydraulikdrucks bei Grabund
- Planierarbeiten (Spool Stroke Control)
Hydraulik
- Elektronisch gesteuerte Hydraulikpumpen
- Automatische Leistungsverstärkung (Power Boost)
- Automatische Anpassung der Fahrgeschwindigkeit
- Wählbare Leistungsstufen
- Überlastwarnung
- ISO-Steuerschema
- Servo-Zusatzpumpe
- Einstellen von Druck und Menge der Zusatzkreise über das Display
- Hydraulikfilter-Kontrollanzeige
- Ölkühlung
- Hydraulikölwechsel alle 5.000 Stunden
- Hydraulikfilterwechsel alle 2.000 Stunden
Oberwagen
- ISO-Spiegel
- Handlauf - Einstieg rechts
- ISO Dachschutzgitter
- Kabine mit Vibrationsdämpfung (hydraulisch /mechanisch)
- Hubösen für Gegengewicht
- Abschließbarer Tankdeckel, Wartungsklappen und
- Werkzeugkasten
- Sicherheitskameras für umfassende Sicht nach hinten und zur Seite
Kabine
- Überrollschutz (ROPS Rollover Protective Structure)
- FOPS (Schutzdach) OPG Stufe 2
- Überdruckkabine
- Thermoverglasung - Sicherheitsglas
- Einhand-Frontfensterverriegelung
- Sonnenblende & Regenabweiser
- Klimaanlage/Heizung/Defrosterfunktion mit automatischer Klimasteuerung
- Warmhalte- und Kühlbox, Getränkehalter und
- Aschenbecher
- Innenbeleuchtung
- Mit Stoff bezogener, luftgefederter Sitz mit hoher
- Rückenlehne
- Sitzverschiebung - 90 mm
- Sicherheitsgurt
- Verstellbare Armlehnen
- Kippbare Armkonsolen - 4-Positionen
- Ergonomische Steuerhebel
- Verschiebbares Cockpit 180 mm
- Aux-Eingang für persönliche elektronische Geräte
- Multifunktion LED-Farbmonitor (178 mm)
- Monitor in 26 Sprachen
- Diebstahlschutz (Start-Code-System)
- Herausnehmbare Fußmatte
- 12 V-Stromanschluss
- 24 V-Zigarettenanzünder
- Einteiliges Seitenfenster rechts
- Innen- und Außenspiegel
- Arbeitsscheinwerfer (Ausleger & Oberwagen)
- Arbeitsscheinwerfer auf dem Kabinendach
- Scheibenwischer/-waschanlage
- Panoramadach aus Lexan mit Sonnenschutz
- Aufbewahrungsfächer
- Integriertes Diagnosesystem
Unterwagen
- 600 mm Dreistegbodenplatten
- Abgedichtete Kette
- Zurrpunkte
Sonderausstattung
Hydraulik
- Greiferdrehkreislauf (Low-Flow) mit proportionaler
- Steuerung am Joystick
- Einwegstrom-Hammerkreislauf mit Pedalsteuerung
- Einweg-Hammerkreislauf mit proportionaler Steuerung am Joystick
- Zweiwege-Kreislauf (Hammer/Schere) mit proportionaler
- Steuerung am Joystick
Anabugeräte
- Stiel 2.1 m (HD) am Monoausleger (Verstellausleger auf Anfrage)
- Stiel 2.1 m am Offset Ausleger
- Stiel 2.5 m am Verstellausleger
- Stiel 3.0 m am Mono- und Verstellausleger
- Hydraulischer Schnellwechsler Sicherheitsventile und Löffelgelenk mit Haken
Schweres Gegengewicht
- 3,55 t Gegengewicht
Kabine
- Frontschutz Kabine (OPG Stufe 2)
- Frontschutz Kabine (OPG Stufe 1)
- Frontgitter
- Fahralarm
- AM/FM CD/Radio mit Antenne und 2 Lautsprechern
- LED-Beleuchtung (8 Lampen, inkl. Seitenkamera mit LED-Leuchten)
- Case Maximum View 3-fach Kamera System
Unterwagen
- 500 mm Gummimantel-Platten
- 700 mm Dreistegbodenplatten
- Laufrollen mit Dreifachflansch
