HS21V

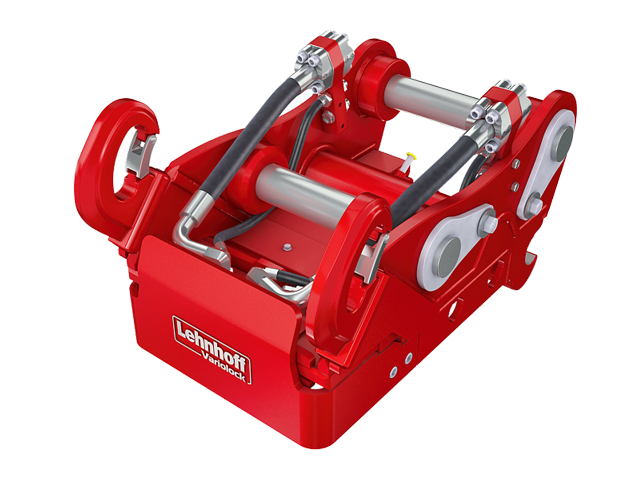

Der vollhydraulische Schnellwechsler Hs21v

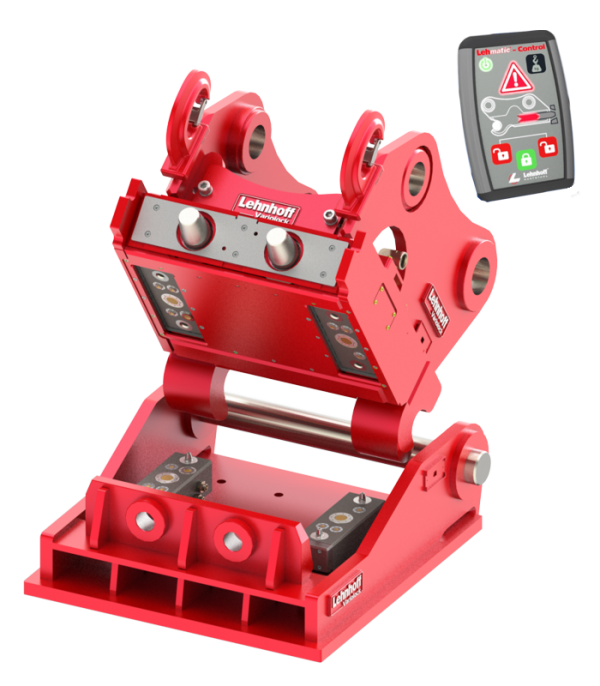

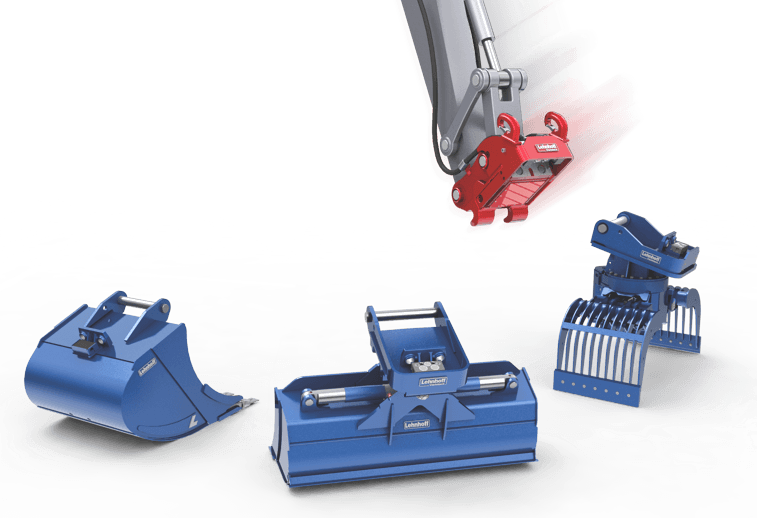

Das voll-hydraulische Energiekreis-Kupplungssystem HS-V (Variolock) macht das Wechseln von sämtlichen Anbaugeräten einfach, sicher und schnell. Mit dem voll-hydraulischen Kupplungssystem von Lehnhoff kann der Fahrer per Knopfdruck, von der Kabine aus, die Werkzeugen wechseln, ohne auf weiteres Personal angewiesen zu sein. Wahlweise erfolgt die Bedienung über einen entsperrbaren Kippschalter oder mit der Bedieneinheit Lehmatic.

Weitere Vorteile des Variolock-Systems sind:

• Die Kosten sinken aufgrund der Schonung von Maschine und Anbauwerkzeug
• Mehr Sicherheit und Komfort für den Fahrer
• Der Werkzeugwechsel ist ebenfalls sinnvoll bei kurzen Arbeitszyklen
• Umweltschonende Arbeit, weniger Verschmutzung des Hydrauliksystems

Technische Informationen

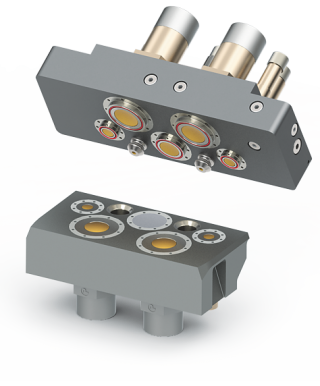

S-Block: Ventilblock im Schnellwechsler

• Flexibel und zentral an der Unterseite des Schnellwechslers gelagert
• Mit 5 Kurzhubventilen
• Inklusive Leckölleitung
• Integrierte hydraulische Verspannstütze sorgt für feste Hydraulikverbindung zwischen S-Block und A-Block

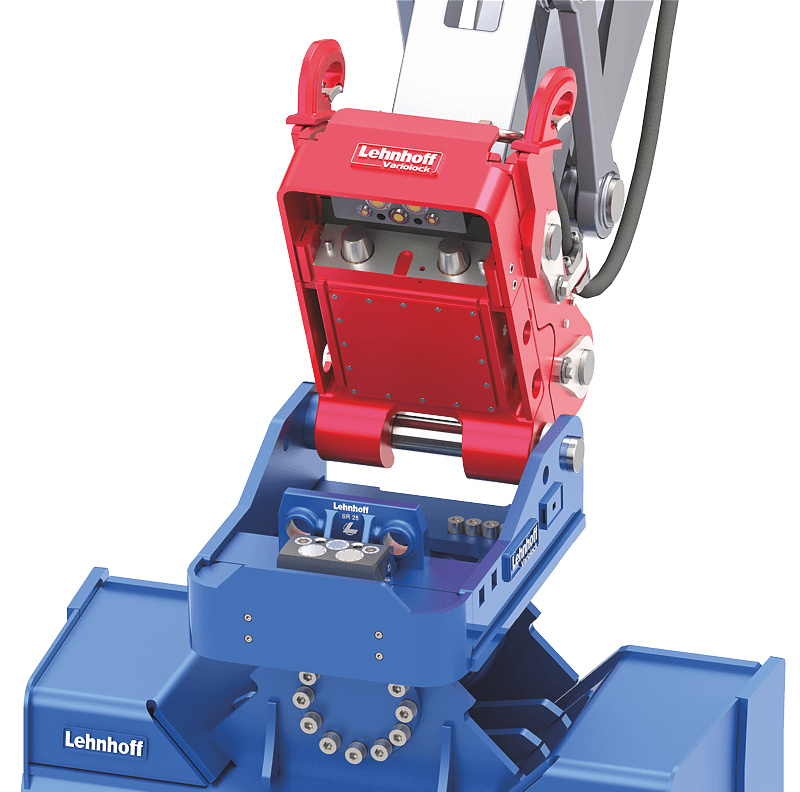

A-Block: Ventilblock im Anbaugerät

• Im Adapter des Anbauwerkzeugs befestigt
• Kurzhubventile schließen bündig mit der Blockoberfläche ab, dadurch leicht zu pflegen
• Nicht benötigte Ventilplätze sind mit einem Ventil-Dummy bestückt
• Optimal auf das jeweilige Werkzeug angepasste Ventile:
  2 Ventile (3 Dummies): z. B. Schwenklöffel, Hammer
  3 Ventile (2 Dummies): z. B. Fräse, starrer Verdichter
  4 Ventile (1 Dummy): z. B. drehbarer Greifer
  5 Ventile (kein Dummy): z. B. drehbarer Verdichter
